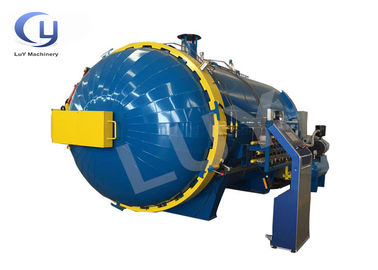

Pression et configuration élevée d'autoclave composé adaptée aux besoins du client par température
Description de produit de Ⅰ
L'ordinateur est commandé complètement automatique, les données de la température et des données de pression dans le réservoir sont rassemblées et transmises dans la boîte de contrôle d'ordinateur, et la valeur de la température dans le réservoir est montrée en temps réel sur le panneau d'écran tactile. La valeur de pression est commode et intuitive. Des paramètres de la température, les paramètres de pression, les paramètres de vide, les paramètres de temps, etc. peuvent être placés selon les conditions autonomes du produit.
Paramètres techniques de Ⅱ
| Diamètre utile |
500-4500mm |
| Longueur utile |
1000-20000mm |
| Température de fonctionnement |
100-450℃ |
| Pression d'utilisation |
0.5-5.0Mpa |
| Vitesse de hausse de pression |
0.05Mpa/min sans interruption réglable |
| Erreur de pression |
±0.01MPA |
| Taux de chauffage (aucune charge) |
0.5-7℃/min sans interruption réglables |
| Taux de refroidissement (aucune charge) |
0.5-7℃/min sans interruption réglables |
| Méthode de refroidissement |
Refroidissement par l'eau ou refroidissement à l'air |
| Erreur de la température de point |
±1-2℃ |
| Points de mesure de contrôle de température et de température |
Réservoir intérieur et 2-20point |
| Degré de vide |
-0.098MPA |
| Ligne de tuyau de vide d'extrait |
2-20 |
| Examinez la ligne de tuyau de vide |
2-20 |
| Capacité fonctionnante continue |
heures ≥50 |
Détails de Ⅲ
1. Système de contrôle
Le système de contrôle adopte le logiciel professionnel de contrôle de température de chaud-pression, qui se compose du module de contrôle de température de PLC, du capteur de température, du capteur de pression, de l'armoire de commande et de la ligne de connexion. Le module de contrôle de température de PL est utilisé pour communiquer les données de la température dans le réservoir par le capteur de température à l'armoire de commande de PLC, et la valeur de la température est montrée sur l'ordinateur en temps réel. Le programme de phase d'isolation appelle automatiquement l'arrangement de température de PID pour assurer l'exactitude et la stabilité de la température à l'intérieur de l'autoclave.
2. Système de vide
Le système de vide se compose de la pompe à vide, de la ligne de pompage de vide, de la ligne de mesure de vide, du réservoir de secours de tampon et du réservoir de tampon de vide. Chaque ligne de vide a le capteur de pression, la valve pneumatique, la valve manuelle et l'alarme de fuite de pression. La ligne de vide fonctionnant l'indépendance relative. Quand une des lignes de vide échoue, cette ligne de vide peut être découpée séparément, réduisant l'impact sur le système entier de vide et assurant la stabilité et la sécurité du système de vide.
3. Système de chauffage
Utilisant le logiciel professionnel de contrôle de température de chaud-presse, se compose du régulateur de puissance de module de thermocouple, de contrôle de température de PLC, de l'armoire de commande et de la ligne de connexion. Les données de la température dans le réservoir sont rassemblées par le thermocouple et transmises au PLC, et alors le de puissance de sortie est ajusté sur le tube de chauffage par le PLC et le régulateur de puissance. Le tube électrique spécial de chauffage de l'acier inoxydable 304 est chauffé rapidement et a une longue durée de vie. La fan de la température circule et écarte la chaleur dans le réservoir plus uniformément par le conseil spécial de circulation de la température. La température est uniforme et il n'y a aucun angle mort et la pression est constante.
4. Système de refroidissement
La méthode de refroidissement par l'eau est adoptée, et la température de chaque point dans le réservoir rassemblé par le thermocouple est transmise au système de contrôle de PLC. Selon les besoins de processus d'utilisateur, les contrôles de système de contrôle le taux de circulation de la pompe de refroidissement de fréquence variable et le taux de circulation de la fan à hautes températures et à haute pression, commandant de ce fait le taux de refroidissement.
Ⅳ nos avantages
1. Rapidement dispositif de porte ouverte : manuel ou automatique ouvrez rapidement la conception, même si la mise hors tension, il peut commencer et fermer la porte
2. Dispositif de cachetage : la porte adoptent l'air remplissant de silicagel, il peut soutenir 500 degrés, façonnant en un conteneur scellé par haute pression à hautes températures
3. Système de pression : le transfert et le système de contrôle de pression incluent le compresseur d'air, la cuve de stockage, la valve de contrôle de la pression, le tuyau, le transformateur de pression, et l'indicateur de pression.
4. Système de chauffage : le caloduc d'acier inoxydable, fan à hautes températures, plat de vent, couche d'isolation, puissance du système .heating de contrôle de température satisfont avec la condition de température maximale de réservoir d'intérieur et la température de augmenter
5. Système de circulation de la température : il a composé de la fan de circulation, du plat de vent, et de la couverture d'écoulement de guide pour améliorer le transfert de chaleur et la forme de circulation dans la température uniforme
6. Système de vide : il a composé de la pompe à vide, tuyau, mesure de vide, vallée de vide, pour fournir l'état de vide de matériau composite
