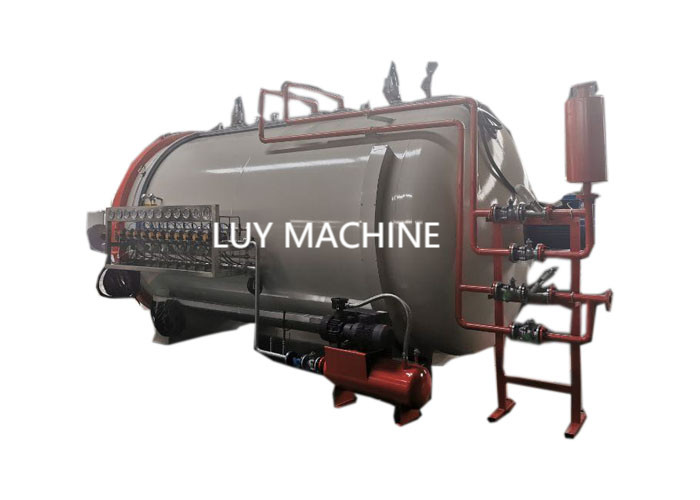

Contrôle adapté aux besoins du client de PLC de stérilisation de matériau composite d'autoclave du diamètre 600mm

Diamètre adapté aux besoins du client contrôle de PLC de stérilisation de matériau composite d'autoclave de 600 - de 5000mm

Applications :

1. Industrie aérospatiale : ailes d'avions de fabrication, empennages verticaux, et fuselage avant : coquille de grands lanceurs, de pièces structurelles aérospatiales des Fidji, de corps satellites, de panneaux solaires, de bras extensibles, de corps de soutien, de modules de retour de vaisseau spatial et d'autres composants.

2. Gisement des armements : blindage de reconstruction, armes, casques et d'autres composants

3. Industrie électronique : antenne de satellite et sa structure porteuse, ailes de pile solaire, coquille et d'autres composants

4. Gisement d'automobile : corps de fabrication d'automobile, composants d'effort, axe de transmission, cadre de moteur et structure interne : champ de transit de rail : train à grande vitesse et portes et fenêtres composés de souterrain.

ⅡParamètres techniques

ⅢDétails

1. Système de contrôle

Le système de contrôle adopte le logiciel professionnel de contrôle de température de chaud-pression, qui se compose du module de contrôle de température de PLC, du capteur de température, du capteur de pression, de l'armoire de commande et de la ligne de connexion. Le module de contrôle de température de PL est utilisé pour communiquer les données de la température dans le réservoir par le capteur de température à l'armoire de commande de PLC, et la valeur de la température est montrée sur l'ordinateur en temps réel. Le programme de phase d'isolation appel automatique l'arrangement de température de PID pour assurer l'exactitude et la stabilité de la température à l'intérieur de l'autoclave.

2. Système de vide

Le système de vide se compose de la pompe à vide, de la ligne de pompage de vide, de la ligne de mesure de vide, du réservoir de secours de tampon et du réservoir de tampon de vide. Chaque ligne de vide a le capteur de pression, la valve pneumatique, la valve manuelle et l'alarme de fuite de pression. La ligne de vide fonctionnant l'indépendance relative. Quand une des lignes de vide échoue, cette ligne de vide peut être découpée séparément, réduisant l'impact sur le système entier de vide et assurant la stabilité et la sécurité du système de vide.

3. Système de refroidissement

La méthode de refroidissement par l'eau est adoptée, et la température de chaque point dans le réservoir rassemblé par le thermocouple est transmise au système de contrôle de PLC. Selon les besoins de processus d'utilisateur, le système de contrôle commande le taux de circulation de la pompe de refroidissement de fréquence variable et le taux de circulation de la fan à hautes températures et à haute pression, commandant de ce fait le taux de refroidissement.

4. Système de chauffage

Utilisant le logiciel professionnel de contrôle de température de chaud-presse, se compose du régulateur de puissance de module de thermocouple, de contrôle de température de PLC, de l'armoire de commande et de la ligne de connexion. Les données de la température dans le réservoir sont rassemblées par le thermocouple et transmises au PLC, et alors le de puissance de sortie est ajusté sur le tube de chauffage par le PLC et le régulateur de puissance. Le tube de chauffage électrique spécial de l'acier inoxydable 304 est chauffé rapidement et a une longue durée de vie. La fan de la température circule et écarte la chaleur dans le réservoir plus uniformément par le conseil spécial de circulation de la température. La température est uniforme et il n'y a aucun angle mort et la pression est constante.

ⅣNos avantages

1. À la différence de l'équipement d'autres fournisseurs sur le marché, nous employons seulement les matières premières les plus de haute qualité. Tous nos tuyaux de système de vide et tuyaux d'air sont faits de tuyaux d'acier inoxydables, et tous nos échangeurs de chaleur sont faits d'acier inoxydable au lieu de l'acier au carbone ou du cuivre.

2. Interface multilingue d'opération, te permettant de commuter le langage d'interfaces à tout moment.

3. l'Un-bouton a automatisé à régulation de processus. Peut atteindre par acquisition de données, le stockage et l'impression.

4. A le logiciel de caractéristiques aérodynamiques pour aider des utilisateurs avec l'analyse de simulation.

5. Contrôle automatique la pression, la surpression et l'alarme de bruit et légère de surchauffe est placée sur le réservoir d'automatique-pression, et le dispositif de verrouillage électrique est installé pour empêcher le misoperation et pour assurer la sécurité et la fiabilité.

6. étanchéité de réservoir : il est fait à partir du réservoir, porte de réservoir, moteur à hautes températures, couche de séparation de la chaleur de conduit d'air pour façonner en un réservoir résistant et à hautes températures à haute pression

7. contact de sécurité : il est fait à partir du couplage automatique de pression, couplage manuel, au-dessus de dispositif d'alarme de pression.

8. Rapidement dispositif de porte ouverte : rapidement conception ouverte manuelle ou automatique, même si la mise hors tension, il peut commencer et fermer la porte

9. Dispositif de scellage : la porte adopter l'air de remplissage de silicagel, il peut soutenir 500 degrés, façonnant en un conteneur scellé à haute pression à hautes températures
